КАТАЛИК.РИТМ — компактная полимерная сумка, разработанная для СИБУР. Подобно главному маскоту компании — Каталику, она сочетает в себе небольшой размер с большой пользой, а название отражает энергичный ритм жизни маленького героя.
Проект раскрывает потенциал полимерных материалов в современном промышленном дизайне и включает в себя описание идеи, визуализацию готового изделия и этапы разработки, формируя основу для дальнейшей реализации.
Целевая аудитория и проблема
Школьники и студенты в возрасте от 16 до 30 лет, ведущие активный образ жизни и ценящие организованность. Им важно иметь все необходимые мелочи под рукой и быть уверенным в готовности к учёбе.
Сумка или рюкзак нередко превращаются в хаотичное пространство, где среди крупных предметов теряются мелкие, но необходимые вещи. Поиск канцелярии, телефона, наушников и других принадлежностей отнимает время, мешает быстро включиться в работу и повышает страх забыть что-то важное дома.
Идея проекта
Решение — КАТАЛИК.РИТМ
Компактная полимерная сумка позволяет держать самые необходимые вещи всегда под рукой. Благодаря универсальной системе крепления её можно носить как через плечо, так и фиксировать на шлёвках штанов, адаптируя под свой стиль и повседневные задачи. Функция сочетается с современным дизайном, что делает сумку не только хорошим органайзером, но и выразительным аксессуаром.
Сценарий использования
варианты наполнения
Перед выходом из дома студент кладёт в сумку телефон, беспроводные наушники, канцелярию — небольшие, но необходимые вещи которые должны быть под рукой в течение дня. Крепит на брюках или надевает её через плечо.
В дороге, между лекциями и во время них нужные вещи всегда остаются рядом. Больше не нужно искать их на дне рюкзака или сумки — всё легко и доступно. Это позволяет быстрее переключаться между задачами и сохранять ритм.
Вечером КАТАЛИК.РИТМ продолжает сопровождать своего владельца: в кафе, на прогулках, встречах с друзьями. Компактная форма и силуэт, вдохновлённый маскотом Каталиком, не мешает и добавляет образу индивидуальность.Так полимер превращается из промышленного материала в предмет, с которым человек взаимодействует каждый день.
Конструкция, материал, эскизы и рендеры

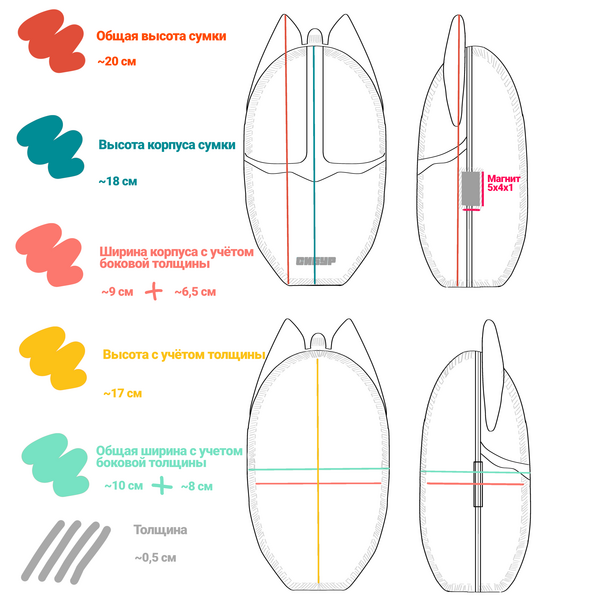

эскизы и ориентировочный размер
Конструкция
Состоит из крышки, основания, магнитного крепления (5×4х1), петлевого шарнира со штифтовой осью, крючок для крепления сверху (диаметр 5-10мм)
Форма сумки представляет из себя силуэт маскота СИБУРа — Каталика. Прослеживается его мордочка (центральная линия как нос и боковые очертания головы). Важно, что она запланирована не только для вида, но и для тактильного восприятия, познания возможностей полимеров и поэтому должна быть мягче корпуса.
Ориентировочный размер сумки — 10×8x20. На одну сторону должен помещаться смартфон (за основу были взяты габариты марки Iphone). На другую канцелярия — карандаши, ручки, также беспроводные/проводные наушники, проводной зарядник, записные листы, ластики, точилки.
Вид изнутри
Постобработка
Крышка и основание печатаются на 3D-принтере отдельно. На боковых сторонах каждой детали — выемки, образующие петлевой шарнир: детали прикладываются друг к другу, продевается штифт и фиксируется с двух сторон.Магниты для плотного закрытия сумки. При печати в обеих деталях оставляются места, магниты вставляются и приклеиваются.Готовая собранная конструкция брендируется и окрашивается по задумкеМатериалы: Vivilen rPP + TPU или полиуретан (см. дальше Производственная логика), мелкие магниты, штифт/болты.
Рендеры
Производственная логика
Было продумано два способа изготовления сумки КАТАЛИК.РИТМ в России.1. Печать из rPP и детали из TPU
Цифровая модель адаптируется для послойной печати.
Гранулы Vivilen rPP при необходимости перерабатываются в филамент (пластиковую нить для 3D-принтера). Затем корпуса и крышки печатаются на ферме принтеров (яркие примеры в РФ — Фабрика братьев Просвирниных, Роботмаш), после чего детали очищаются, обрабатываются и собираются. Мягкие элементы отдельно печатаются из гибкого TPU и устанавливаются в предусмотренные пазы.2. Вакуумное литьё в силиконовые формы
Создаётся мастер-модель (прототип) с помощью 3D-печати. Затем в силиконовые формы под вакуумом заливается жидкий двухкомпонентный полиуретан, который после отверждения образует жёсткие детали корпуса и крышки. Мягкие элементы производятся отдельно из эластичного полиуретана или силикона, а затем крепятся к корпусу, ЛИБО использование техники Overmolding — после изготовления жёсткого корпуса его поместить в форму, в которой предусмотрена полость для мягкой накладки. Залить жидкий эластомер и после отверждения получаем деталь с жёсткой основой и мягкой поверхностью.
Оба способа укладываются в назначенную сумму для производства — до 3 млн рублей и партия 200-300 штук. Ориентировочные сроки изготовления 5-10 недель, что позволяет произвести сумку КАТАЛИК.РИТМ к ближайшим праздникам.
Ниже представлен более подробный расчёт к каждому способу на 300 моделей. То есть, максимальные траты. При выборе партии в 200 штук выйдет дешевле.
Все значения являются ориентировочными и не представляют собой точный производственный план. Расчёты основаны на открытых источниках, средних показателях рынка и предварительных оценках от ИИ.
Потенциал дальнейшего использования
При успешном запуске и расширении тиража сумка КАТАЛИК.РИТМ отлично впишется в мерч-шоп — она выделяется эмоциональной окраской, что привлечёт любого посетителя сайта. Предмет может быть разыгран в различных конкурсах, в преддверии праздников. Сумка-органайзер будет актуальна в течение всего года.
Спасибо за просмотр
